纺织学报 ›› 2019, Vol. 40 ›› Issue (03): 39-43.doi: 10.13475/j.fzxb.20180303406

• 纺织工程 • 上一篇    下一篇

竹节纱粗细节形成机制及其纺纱工艺比较

赵洋洋1, 薛元1(), 刘曰兴2, 张国清2

  1. 1.生态纺织教育部重点实验室(江南大学), 江苏 无锡 214122
    2.愉悦家纺有限公司, 山东 滨州 256623
  • 收稿日期:2018-03-15 修回日期:2018-12-17 出版日期:2019-03-15 发布日期:2019-03-15
  • 通讯作者: 薛元
  • 作者简介:赵洋洋(1990—),女,硕士生。主要研究方向为新型纺纱技术。
  • 基金资助:
    中央高校基本科研业务费专项资金资助项目(JUSRP5163A);江苏高校品牌专业建设工程资助项目(PPZY2015B147);江苏省高校优势学科建设工程资助项目(苏政办发)([2014]37号)

Formation mechanism of thick and thin sections of slub yarn and comparison of spinning process

ZHAO Yangyang1, XUE Yuan1(), LIU Yuexing2, ZHANG Guoqing2

  1. 1. Key Laboratory of Eco-Textiles (Jiangnan University), Ministry of Education, Wuxi, Jiangsu 214122, China
    2. Yuyue Home Textile Co., Ltd., Binzhou, Shandong 256623, China
  • Received:2018-03-15 Revised:2018-12-17 Online:2019-03-15 Published:2019-03-15
  • Contact: XUE Yuan

摘要:

为探究不同竹节纱生产装置的品种适应性,开发竹节纱新品种,根据纺制竹节纱时喂入粗纱根数、牵伸机构组成、罗拉变速方式、牵伸比调控方式的不同,将现有竹节纱生产装置分为单通道后罗拉喂入竹节纱装置、单通道中后罗拉喂入竹节纱装置、双通道中后罗拉喂入竹节纱装置、双通道后罗拉喂入竹节纱装置、三通道后罗拉喂入竹节纱装置共5种装置,系统分析了不同竹节纱生产装置形成粗细节的机制,构建了竹节纱可变线密度的计算公式。以调控线密度和混纺比变化为目标对5种装置纺制竹节纱的工艺特点进行了分析比较。利用三通道后罗拉喂入竹节纱装置纺制了粗细和混纺比均变化的彩色竹节纱。

关键词: 竹节纱, 多彩竹节纱, 竹节纱生产装置, 纺纱工艺, 粗细节, 花式纱

Abstract:

In order to explore the variety adaptability of different slubbed yarn devices and develop new varieties of slub yarn, existing slub yarn devices were classified into device for rovings fed from a back roller in a single channel, device for rovings fed from middle and back rollers respectively in a single channel, device for rovings fed from middle and back rollers respectively in dual channels, device for rovings fed from back rollers in dual channels and device for rovings fed from back rollers in three channels according to the different number of roving yarns, the composition of the drafting mechanism, the roller shifting method, and the drafting ratio control method when spinning slub yarns. The mechanism of the formation of thick and thin sections of different slubbed yarn devices was analyzed systematically, then the formula for variable linear density of slub yarn was constructed. The technical characteristics of the spinning slub yarn were analyzed and compared to control the changes in line density and blending ratio for five devices. Finally, a color slub yarn with varying thickness and blending ratio was spun in the device for rovings fed from back rollers in three channels.

Key words: slub yarn, colorful slub yarn, slub yarn device, spinning process, thick and thin section, fancy yarn

中图分类号:

  • TS104.1

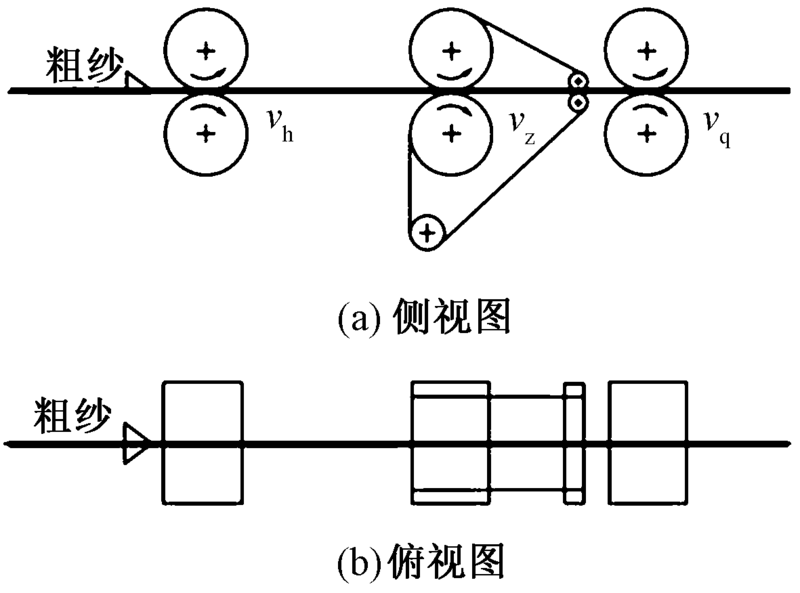

图1

单通道后罗拉喂入竹节纱装置"

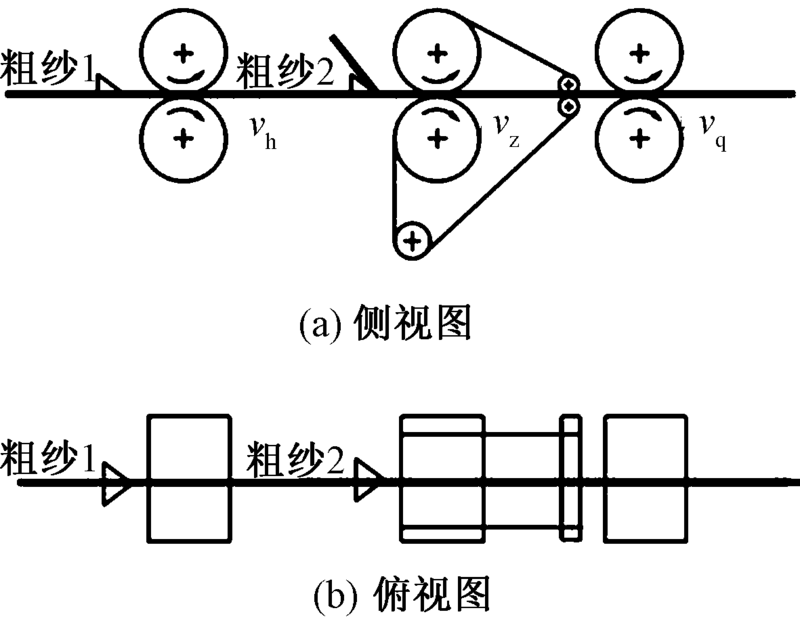

图2

单通道中后罗拉喂入竹节纱装置"

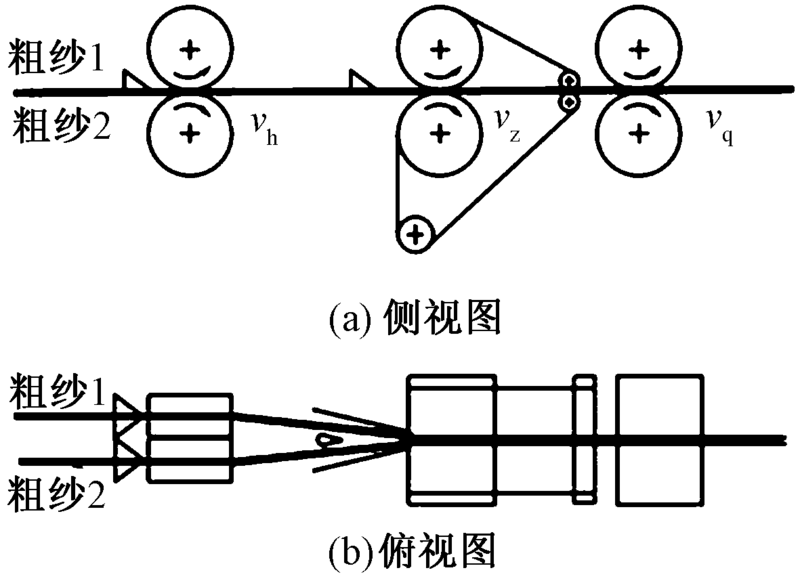

图3

双通道中后罗拉喂入竹节纱装置"

图4

双通道后罗拉喂入竹节纱装置"

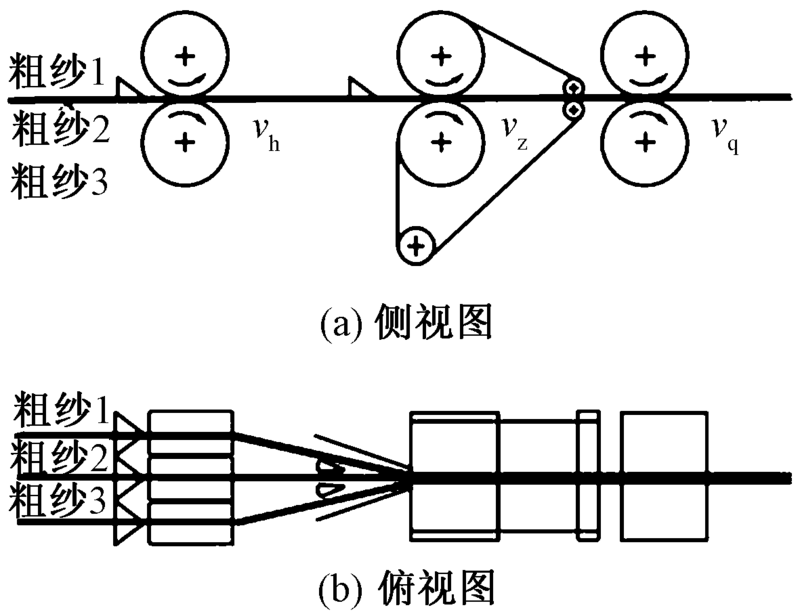

图5

三通道后罗拉喂入竹节纱装置"

表1

不同纺制方式的竹节纱参数"

装置 纺制方式 线密度+长度+混纺比(原料)
细节 粗节
单通道后喂入 罗拉瞬时变速 a+l1(M1) ka+l2(M1)
单通道中后喂入 通道1匀速喂入,通道2间歇喂入 a+l1(M2) ka+l2(M2+M1)
双通道中后喂入 1个通道连续喂入,另1个通道间歇喂入 a+l1(M2),a+l1(M1) ka+l2+Ki(M2+M1)
双通道后喂入 1个通道连续喂入,另1个通道间歇喂入 a+l1(M2),a+l1(M1) ka+l2+Ki(M2+M1)
2个通道连续喂入 a+l1+Ki(M2+M1) ka+l2+Ki(M2+M1)
三通道后喂入
1个通道连续喂入,另2个通道异步间歇喂入

a+l1(M2)
ka+l2+Ki(M2+M1)
ka+l2+Ki(M2+M3)
1个通道连续喂入,另2个通道同步间歇喂入 a+l1(M2) ka+l2+Ki(M2+M1+M3)
1个通道间歇喂入,另2个通道连续喂入 a+l1+Ki(M3+M1) ka+l2+Ki(M2+M1+M3)
3个通道连续喂入 a+l1+Ki(M2+M1+M3) ka+l2+Ki(M2+M1+M3)

图6

4种配色彩节竹节纱示意图"

表2

三通道环锭数码细纱机纺制4种彩节竹节纱实验参数"

分段 竹节
排列
线密度/
tex
总牵伸倍数 片段长度/
cm
红色 黄色 蓝色
1 基纱 19.43 25.8 18.8
2 彩节1 38.86 25.8 25.8 6.3
3 基纱 19.43 25.8 18.8
4 彩节2 38.86 25.8 25.8 6.3
5 基纱 19.43 25.8 18.8
6 彩节3 38.86 64.3 32.2 32.2 6.3
7 基纱 19.43 25.8 18.8
8 彩节4 38.86 25.8 25.8 6.3

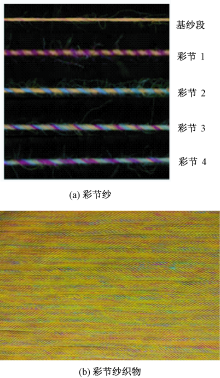

图7

4种配色彩节竹节纱及织物"
