纺织学报 ›› 2019, Vol. 40 ›› Issue (8): 35-39.doi: 10.13475/j.fzxb.20180501606

• 纺织工程 • 上一篇    下一篇

用蝴蝶结法测试毛织物弯曲性

余芳1(), 刘成霞2

  1. 1.绍兴文理学院 元培学院, 浙江 绍兴 312000
    2.浙江理工大学 服装学院, 浙江 杭州 310018
  • 收稿日期:2018-05-08 修回日期:2019-05-17 出版日期:2019-08-15 发布日期:2019-08-16
  • 作者简介:余芳(1982—),女,讲师,硕士。主要研究方向为服装设计与工程。E-mail: 39584424@qq.com

Measurement for bending behavior by bowknot method

YU Fang1(), LIU Chengxia2

  1. 1. Yuanpei College, Shaoxing University, Shaoxing, Zhejiang 312000, China
    2. School of Fashion Design & Engineering, Zhejiang Sci-Tech University, Hangzhou, Zhejiang 310018, China;
  • Received:2018-05-08 Revised:2019-05-17 Online:2019-08-15 Published:2019-08-16

摘要:

针对现有织物弯曲性测试需要用多块试样才能得到多个测试结果的现状,提出一种既简便又节约面料的预测毛织物弯曲性的方法蝴蝶结法。详细阐述了用蝴蝶结法测试织物弯曲性的实施步骤及采用的表征参数:蝴蝶结面积、宽度、高度和角度。以18块毛织物为研究对象,用新方法与传统方法进行对比测试分析。结果表明:新方法中的4个参数与毛织物的抗弯刚度都具有较好的相关性,且越硬挺的毛织物形成的蝴蝶结角度、宽度和面积越大,高度越小,其中蝴蝶结面积与抗弯刚度的相关性最高;用蝴蝶结法建立的蝴蝶结面积与织物抗弯刚度的关系式可预测毛织物的抗弯刚度。

关键词: 毛织物, 弯曲性, 抗弯刚度, 蝴蝶结法

Abstract:

Aiming at the actuality that for the measurement of the fabric bending behavior, more than one fabric samples are needed to obtain more than one test result, a simple and fabric saving bowknot method for testing the bending behavior of wool fabric was proposed, and the detailed method and parameters of area, width, height and angle of bowknot were elaborated. 18 kinds of wool fabrics were used to compare the new method with the conventional method. The results show that the correlations between the four indexes in the new method and bending rigidity are good. The bowknots of stiffer wool fabrics will have larger angle, width and area, but smaller height. The area of the bowknot has the highest correlation with the bending rigidity. Moreover, the regression equation between the area bowknot and the bending rigidity is established for the predicting the fabric bending rigidity.

Key words: wool fabric, bending behavior, bending rigidity, bowknot method

中图分类号:

  • TS941.2

表1

织物规格参数"

试样
编号
组织 成分(含量) 密度/(根·(10 cm)-1) 线密度/tex 面密度/
(g·m-2)
厚度/
mm
经向 纬向 经纱 纬纱
1# 平纹 羊毛/涤纶(65/35) 190 150 30×2 30×2 412.6 0.63
2# 平纹 羊毛(100) 360 216 24 24 358.8 0.24
3# 平纹 羊毛(100) 260 200 16×2 16×2 342.5 0.34
4# 平纹 羊毛/涤纶(50/50) 320 230 26 26 481.8 0.27
5# 平纹 羊毛/粘胶(70/30) 384 384 10 10 130.4 0.22
6# 平纹 羊毛/腈纶(65/35) 258 240 29×2 29×2 305.0 0.33
7# 斜纹 羊毛/腈纶/粘胶(50/30/20) 350 320 25 25 172.6 0.43
8# 斜纹 羊毛/粘胶(70/30) 360 280 28 28 259.3 0.32
9# 缎纹 羊毛(100) 340 265 29 29 285.7 0.34
10# 平纹 羊毛/腈纶(50/50) 320 160 24×2 25×2 241.4 0.43
11# 平纹 羊毛/涤纶(65/35) 360 340 26×2 26×2 323.0 0.37
12# 斜纹 羊毛/棉(65/35) 316 296 22×2 24×2 225.5 0.32
13# 缎纹 涤纶/羊毛(80/20) 224 114 25×2 26×2 324.8 0.32
14# 平纹 涤纶/羊毛(70/30) 270 180 23×2 24×2 223.0 0.27
15# 平纹 涤纶/羊毛/氨纶(65/30/5) 480 320 21×2 20×2 263.8 0.34
16# 斜纹 羊毛(100) 420 380 24.5×2 24.5×2 434.2 0.47
17# 斜纹 羊毛/涤纶(85/15) 240 210 30×2 30×2 334.0 0.38
18# 缎纹 羊毛/涤纶(95/5) 356 285 19.6×2 19.6×2 260.9 0.28

图1

蝴蝶结法测试原理"

图2

检测装置"

图3

蝴蝶结法提取的弯曲性能指标"

表2

织物弯曲性能测试结果"

试样
编号
斜面悬臂梁法 蝴蝶结法
经向 纬向 45°方向 经向 纬向 45°方向
抗弯刚度B/(μN·m) A/cm2 W/cm H/cm θ/(°) A/cm2 W/cm H/cm θ/(°) A/cm2 W/cm H/cm θ/(°)
1# 33.9 30.9 21.7 18.27 3.51 0.16 83 18.06 3.43 0.58 72 15.78 2.70 0.55 68
2# 10.7 12.1 10.4 11.50 2.10 1.24 49 10.95 1.49 1.28 48 11.47 1.54 1.12 48
3# 11.2 12.3 15.3 12.31 1.41 0.95 55 11.03 1.51 1.27 64 13.43 2.54 1.02 60
4# 4.2 3.9 7.1 9.51 1.49 1.41 40 8.62 1.21 1.65 36 8.18 1.52 1.11 44
5# 6.1 4.9 7.4 10.63 1.51 1.21 47 8.75 1.42 1.66 38 9.35 1.50 1.12 50
6# 24.5 20.5 25.4 16.50 2.87 0.81 76 14.94 2.52 0.69 75 16.76 2.80 0.68 74
7# 21.3 11.6 20.9 15.69 2.65 0.57 71 10.76 1.45 0.59 69 14.85 2.40 0.87 61
8# 14.5 13.4 13.2 13.50 2.30 1.22 35 12.84 1.21 1.32 56 12.98 2.10 0.88 54
9# 11.8 10.3 7.9 11.51 1.37 1.12 45 11.25 1.49 1.53 41 9.22 1.40 1.57 45
10# 12.4 11.2 10.0 10.90 1.48 1.43 46 11.60 1.42 1.22 47 10.73 1.42 1.32 49
11# 15.7 14.1 14.3 13.80 1.83 0.95 65 13.70 2.07 0.84 35 13.63 2.01 1.21 52
12# 20.7 18.3 18.3 15.30 2.65 0.62 67 14.20 2.18 1.08 62 14.30 2.33 1.01 62
13# 25.6 20.6 19.9 16.80 2.85 0.88 76 15.97 2.33 0.65 64 14.79 2.50 0.61 67
14# 11.4 10.5 9.4 11.05 1.32 1.39 51 11.30 1.20 1.55 45 10.52 1.60 1.15 46
15# 18.6 12.4 17.8 14.30 1.96 1.06 61 12.86 1.40 1.16 59 14.18 2.30 0.92 63
16# 13.8 16.1 15.2 12.48 1.66 0.86 58 14.73 2.07 0.97 63 13.93 2.20 0.96 42
17# 12.6 11.0 10.5 11.30 1.51 1.24 55 11.85 1.23 1.25 47 10.49 1.47 1.26 47
18# 8.4 13.3 7.5 8.88 1.02 1.54 41 12.40 1.63 1.55 39 8.43 1.70 1.48 38

表3

织物各弯曲性能指标间的相关系数"

B A W H θ
B 1 0.954** 0.901** -0.806** 0.830**
A 1 0.879** -0.799** 0.783**
W 1 -0.792** 0.716**
H 1 -0.803**
θ 1

图4

抗弯刚度与蝴蝶结面积之间的关系"

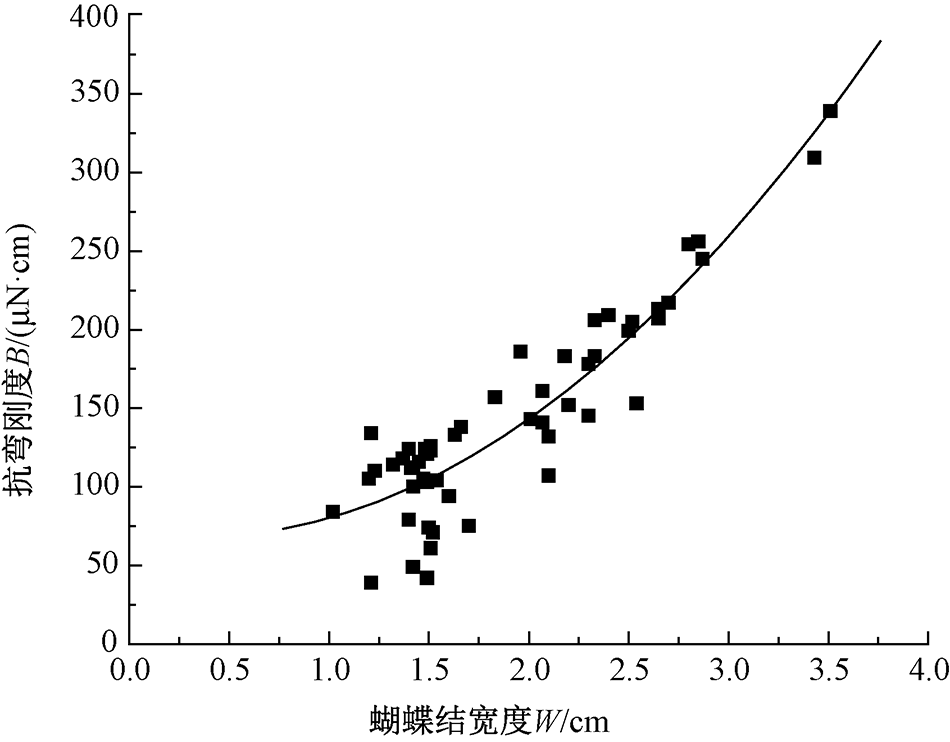

图5

抗弯刚度与蝴蝶结宽度之间的关系"

[1] 王府梅, 徐广标 . 精纺毛型织物弯曲性能预测途径探讨[J]. 纺织学报, 2004,25(2):76-78.
WANF Fumei, XU Guangbiao . Study on predicting of bending performance of worsted wool fabric[J]. Journal of Textile Research, 2004,25(2):76-78.
doi: 10.1177/004051755502500109
[2] KYOUNG Okkim, SHIGERU Inui, MASAYUKI Takatera . Verification of prediction for bending rigidity of woven fabric laminated with interlining by adhesive bonding[J]. Textile Research Journal, 2011,81(6):598-607.
doi: 10.1177/0040517510387212
[3] 杨萍 . 纱线与织物的弯曲刚度研究[D]. 上海:东华大学, 2002: 12-20.
YANG Ping . Research on bending behavior of yarn and fabric[D]. Shanghai: Donghua University, 2002: 12-20.
[4] 韩燕娜 . 织物弯曲性与悬垂性测试新方法[J]. 丝绸, 2019,56(4):30-34.
HAN Yanna . A new testing method for fabric bending & draping behavior[J]. Journal of Silk, 2019,56(4):30-34.
[5] 刘成霞, 韩永华, 张才前 . 基于图像处理的织物弯曲性能测试方法[J]. 纺织学报, 2013,34(7):52-56.
LIU Chengxia, HAN Yonghua, ZHANG Caiqian . Test for fabric bending behavior based on image processing bending behavior of fabric[J]. Journal of Textile Research, 2013,34(7):52-56.
doi: 10.1177/004051756403400110
[6] 刘成霞, 罗秋霞, 施美琴 . 织物多方向硬挺度测试方法研究[J]. 现代纺织技术, 2015,23(2):56-59.
LIU Chengxia, LUO Qiuxia, SHI Meiqin . Study on the measurement of multi-directional fabric stiffness[J]. Advanced Textile Technology, 2015,23(2):56-59.
[7] 刘成霞, 周澳 . 利用十字交叉法测试织物弯曲悬垂性[J]. 纺织学报, 2018,39(6):42-46.
LIU Chengxia, ZHOU Ao . Measurement of fabric bending and draping properties using crossing method[J]. Journal of Textile Research, 2018,39(6):42-46.
[8] 何琦辉, 王正伟 . 利用织物实际弯曲形态测试其弯曲性能的算法[J]. 纺织学报, 2006,27(12):52-58.
HE Qihui, WANG Zhengwei . Arithmetic of bending property of the fabric based on its actual bending shape[J]. Journal of Textile Research, 2006,27(12):52-58.
[9] 倪红, 潘永惠 . 基于BP神经网络的织物斜向弯曲性能的预测[J]. 纺织学报, 2009,30(2):48-51.
NI Hong, PAN Yonghui . Prediction of fabric diagonal bending rigidity by BP neural network[J]. Journal of Textile Research, 2009,30(2):48-51.
[10] 石风俊, 胡金莲 . 织物的弯曲性能[J]. 纺织学报, 2005,26(3):15-18.
SHI Fengjun, HU Jinlian . Bending behavior of fabric[J]. Journal of Textile Research, 2005,26(3):15-18.
