经编全成形运动套装的尺寸预测与建模

刘海桑, 董智佳(), 张琦, 夏风林, 丛洪莲

  1. 江南大学 教育部针织技术工程研究中心, 江苏 无锡 214122
  • 收稿日期:2018-06-05 修回日期:2018-09-28 出版日期:2019-02-15 发布日期:2019-02-01
  • 通讯作者: 董智佳
  • 作者简介:刘海桑(1995—),女。主要研究方向为经编全成形工艺设计。
  • 基金资助:
    国家自然科学基金项目(61602212);中央高校基本科研业务费专项资金项目(JUSRP51727A);江苏省产学研联合创新资金-前瞻性联合研究项目(BY2016022-42)

Size prediction and size modeling of warp knitted seamless sport suits

LIU Haisang, DONG Zhijia(), ZHANG Qi, XIA Fenglin, CONG Honglian

  1. Engineering Research Center for Knitting Technology, Ministry of Education, Jiangnan University, Wuxi, Jiangsu, 214122, China
  • Received:2018-06-05 Revised:2018-09-28 Online:2019-02-15 Published:2019-02-01
  • Contact: DONG Zhijia

RichHTML

3

PDF (PC)

117

摘要：

针对经编全成形运动服装在新品开发环节多次试样、反复修改尺寸以及开发效率低周期长等问题,通过对经编全成形运动服装组织理论尺寸与成品尺寸的测量与计算,分析了不同组织在不同牵拉密度时的尺寸缩率;然后在经编全成形双针床贾卡经编机上设定8种牵拉密度,编织了4种常用组织,并研究了其牵拉密度与尺寸缩率的关系。计算结果表明:牵拉密度与尺寸缩率之间存在着显著线性关系,在此基础上,建立了组织的尺寸预测模型,结合针织服装的规格设计理论,并通过编程实现了WKCAD系统的经编全成形服装的自动模板生成功能,为准确快速地实现新品设计与开发提供了有效途径。

关键词: 经编, 运动服装, 尺寸缩率, 尺寸预测, 尺寸建模

Abstract:

Aiming at the repeated sample weaving, resizing, low efficiency and long period during the new product development, based on the measurement and calculation of the theoretical dimensions and final dimensions of different stitches, the shrinkage ratio of different stitches in different drawing densities were calculated. With eight different drawing densities, four kind of common organizations were knitted on the two-needle bar warp knitting machine. The relationship between the drawing density and the size shrinkage was studied. The results show that a significant linear relationship exists between the drawing density and the size shrinkage. On this basis, the size prediction model of the organization was established. Based on the specifications of knitted garments, the function of automatic generation of the garment template in WKCAD was realized by programming, which provides an effective way to realize the new product design and development accurately and quickly.

Key words: warp knitted, sport suits, size shrinkage ratio, size prediction, size modeling

中图分类号:

  • TS184.5

图1

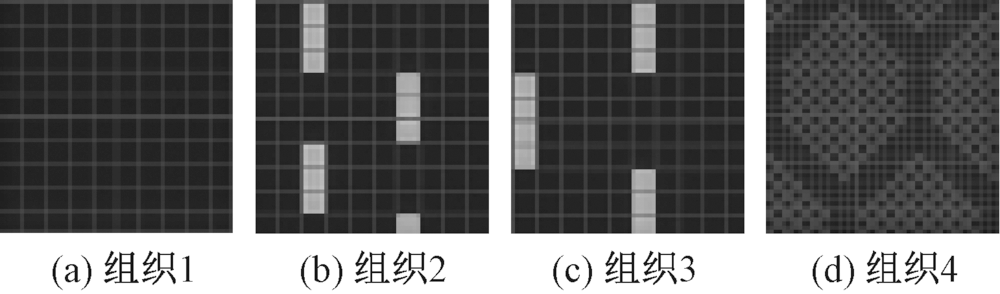

4种组织贾卡意匠图"

表1

成品尺寸缩率"

牵拉密度/
(横列·
cm-1)		 组织1 组织2 组织3 组织4
横向 纵向 横向 纵向 横向 纵向 横向 纵向
8.0 55.41 67.22 54.74 66.63 54.13 65.32 54.40 66.24
8.5 55.74 65.87 55.02 65.11 54.96 63.85 54.96 65.18
9.0 56.57 65.20 55.74 64.05 55.63 62.94 56.02 64.09
9.5 57.80 64.75 56.69 63.22 56.85 62.52 56.46 63.42
10.0 57.47 62.81 57.41 62.52 56.57 60.80 56.91 62.32
10.5 58.25 62.37 57.58 60.78 56.80 59.48 58.02 60.17
11.0 57.86 59.50 57.30 58.95 56.46 58.05 57.63 59.81
12.0 57.80 56.65 57.80 56.75 56.13 56.26 57.74 56.85

图2

人体尺寸测量点"

图3

经编全成形运动紧身套装尺寸分区"

表2

女性人体测量部位与尺寸缩放量"

人体测
量部位		 加放量计算公式
(中、高弹面料)		 服装成
品规格
坐姿颈椎点高 +[-9~(-3±1)] cm 衣长
全臂长 +(-3~-1) cm 袖长(长袖)
腰围高 +(-16~5) cm 裤长
(净)胸围 一般紧身为-32~-4 cm,
贴体为-2~4 cm		 胸围
颈围 +不同款式所需放松量 领围
总肩宽 +不同款式所需放松量 总肩宽
(净)腰围 +不同款式所需放松量 腰围
(净)臀围 紧身裤、贴体裤为-14~2 cm 臀围

表3

女子服装规格A型中间体尺寸"

类型 身高 颈椎点高 坐姿椎高 全臂长 腰围高 胸围 颈围 总肩宽 腰围 臀围
计算数 160 136 62.6 50.4 98.1 84 33.7 39.9 68.2 90.9
采用数 160 136 62.5 50.5 98.0 84 33.6 39.4 68.0 90.0

表4

经编全成形运动套装尺寸控制"

服装部位 净体数值 服装规格 工艺长度
衣长 62.6 56 56
裤长 98.1 92 92
胸围 84.0 68 34
腰围 68.2 60 30
臀围 90.9 72 36

表5

牵拉密度与成品缩率的显著性及相关性"

参数 组织1 组织2 组织1 组织2
横向 纵向 横向 纵向 横向 纵向 横向 纵向
S 0.001 0.000 0.001 0.000 0.014 0.000 0.001 0.000
R 0.836 0.980 0.921 0.994 0.856 0.995 0.921 0.993

表6

组织预测尺寸与成品尺寸记录"

组织 横向 纵向
预测
值/
cm		 成品
值/
cm		 差值/
cm		 变化
率/
%		 预测
值/
cm		 成品
值/
cm		 差值/
cm		 变化
率/
%
组织1 26.73 25.23 -1.50 -5.61 29.55 29.90 0.35 1.18
组织2 26.97 25.57 -1.40 -5.19 30.00 30.30 0.30 1.00
组织3 27.21 26.07 -1.14 -4.19 30.69 30.97 0.28 0.91
组织4 26.92 25.37 -1.55 -5.76 29.91 29.67 -0.24 -0.80

图4

部位分割图"

表7

模板尺寸"

部位 尺寸 部位 尺寸
小肩宽 5.0 挂肩 15.0
领宽 15.0 大身 39.0
胸宽 34.0 臀宽 36.0
腰宽 30.0 大腿宽 13.5
下摆宽 30.0 小腿宽 10.0
前领深 11.0 臀长 32.0
后领深 4.5 大腿长 25.0
肩斜 2.0 小腿长 35.0

图5

成形工艺计算流程"

图6

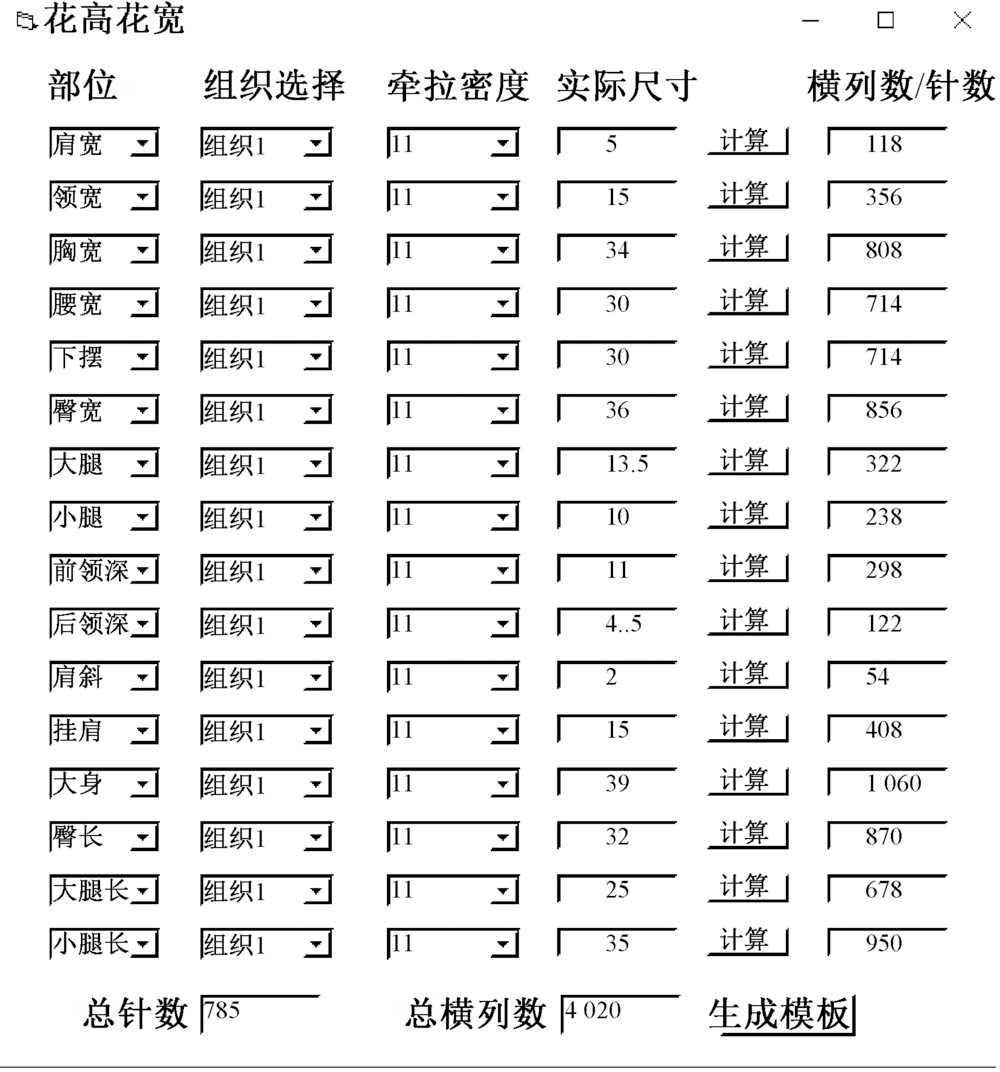

花宽花高计算界面"

图7

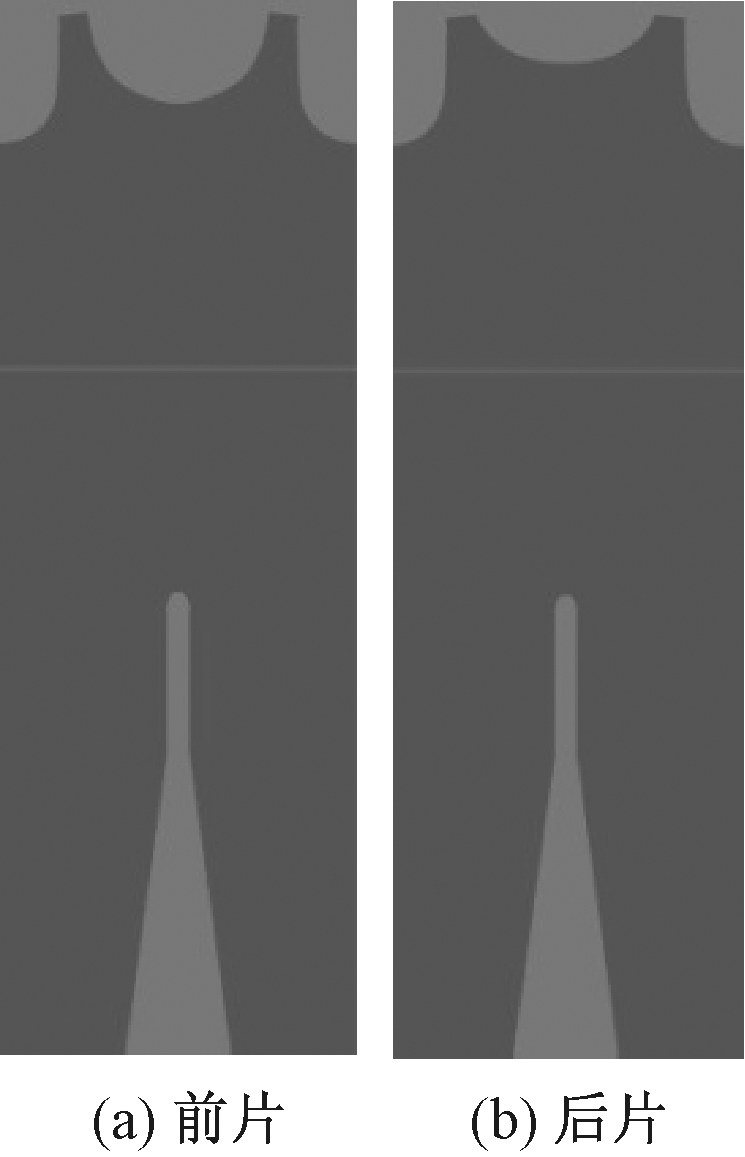

运动套装模板"
