纺织学报 ›› 2019, Vol. 40 ›› Issue (09): 159-166.doi: 10.13475/j.fzxb.20181005708

• 服装工程 • 上一篇    下一篇

运动文胸结构设计要素对穿着舒适性的影响

陈慧娴1, 鲁虹1,2(), 李书洋1, 左恒1

  1. 1.东华大学 服装与艺术设计学院, 上海 200051
    2.东华大学 现代服装设计与技术教育部重点实验室, 上海 200051
  • 收稿日期:2018-10-30 修回日期:2019-06-12 出版日期:2019-09-15 发布日期:2019-09-23
  • 通讯作者: 鲁虹
  • 作者简介:陈慧娴(1995—),女,硕士生。主要研究方向为服装人体科学研究。
  • 基金资助:
    上海市设计学IV类高峰学科资助项目(DB18206)

Influence of sports bra structural elements on wearing comfort

CHEN Huixian1, LU Hong1,2(), LI Shuyang1, ZUO Heng1

  1. 1. College of Fashion and Design, Donghua University, Shanghai 200051, China
    2. Key Laboratory of Clothing Design and Technology, Ministry of Education, Donghua University, Shanghai 200051, China
  • Received:2018-10-30 Revised:2019-06-12 Online:2019-09-15 Published:2019-09-23
  • Contact: LU Hong

摘要:

为探究运动文胸各结构设计要素作用于人体的穿着舒适性,使用马丁测量仪测量7位罩杯号型为75B的女性裸体状态和穿着6款低、中、高强度支撑的运动文胸时的尺寸;借助气囊压力测试仪对人体的胸、背、肩、侧、下胸围等处的9个压力测试点进行静态压强测试和主观舒适度评定;并观察运动前后下围织带、肩带、夹弯、领口弧线处标记线的位移变化。研究发现:低强度运动文胸各点压强值小,舒适度高,高强度文胸对乳房左右和前后方向束缚大,文胸下围织带和罩杯向上滑移,肩带向颈部内侧滑移,后背和夹弯处运动前后滑移量少;高强度运动文胸应注重优化肩带、后背夹弯弧线、下围织带处的结构设计,减小人体肩部、下胸围、后背处的压强,提高整体穿着舒适性。

关键词: 运动文胸, 结构要素, 压强测试, 运动强度

Abstract:

In order to explore the wearing comfort of sports bra's structural elements, 7 female volunteers with 75B types were measured by Martin measurement before and after wearing 6 sports bras with low, medium and high strength recommended. Static pressure test was conducted by the balloon pressure tester with subjective comfort assessment of nine pressure points on the chest, back, shoulder, side, and lower chest circumference of human body. Moreover, the changes of the displacement of the marking line at the lower webbing, shoulder strap, clip bending and neckline before and after the movement were observed. By the analysis, the low-intensity sports bra has higher comfort and smaller pressure at each point. But the high-intensity sports bra has more restraint on the left and right, and the anterior and posterior directions of the breast. The lower webbing and cup slip upward, the shoulder strap slip to the inside of the neck, the structure of the back and clip of the bra are stable with the smaller slip amount after the movement. The high-intensity sports bra should focus on optimizing the structural elements of the shoulder strap, the back clip bending curve and the lower webbing, reducing the pressure on the shoulder, the lower bust and the back, and improving the overall wearing comfort.

Key words: sports bra, structure element, pressure test, exercise intensity

中图分类号:

  • TS941.17

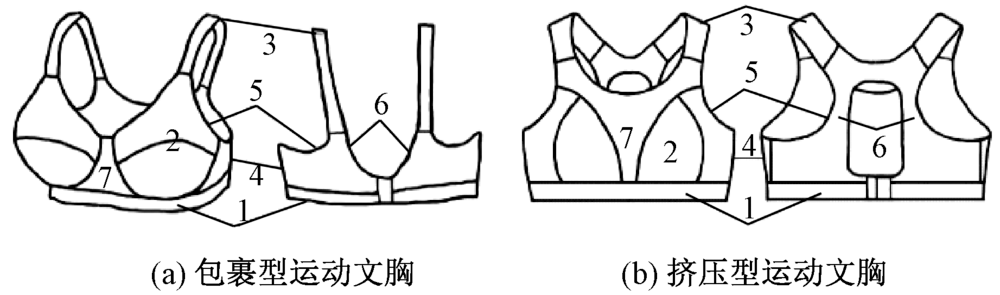

图1

运动文胸款式图 1—下围织带;2—罩杯;3—肩带;4—侧比;5—夹弯;6—背部结构;7—鸡心。"

表1

运动文胸结构参数表"

结构要素 结构参数
1 宽度(W1),围度(G),织带弹性(E1),内侧粗糙程度
2 罩杯结构(上下片、左右片、三维模杯、可拆卸杯垫),罩杯形状面积(全罩杯、3/4罩杯),杯垫厚度(T),罩杯深度(D),塑性变形率(Pr),弹性回复率(Er)
3 肩带宽度(W3),厚度(是否有夹层),肩带弹性模量(E3)
4 侧比高度(H4)
5 夹弯前后深度,夹弯弧线
6 后背高度(H6),结构(X型、H型、Y型、T型)
7 前心片高度(H7),领口造型(U型、V型)

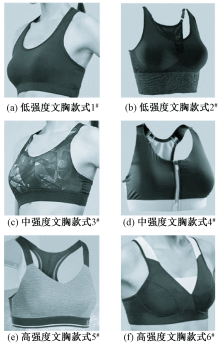

图2

样本文胸款式图"

表2

样本文胸纤维成分分析表"

文胸
编号
面料 衬里 衬垫 松紧带
1# 84%聚酯纤维
16%氨纶
90%聚酯纤维
10%氨纶
60%聚酯纤维
40%聚氨酯
69%聚酯纤维
31%氨纶
2# 80%锦纶
20%氨纶
85%聚酯纤维
15%氨纶
100%聚酯纤维 80%锦纶
20%氨纶
3# 90%聚酯纤维
10%氨纶
76%锦纶
24%氨纶
100%聚酯纤维 80%锦纶
20%氨纶
4# 83%聚酯纤维
17%氨纶
81%锦纶
19%氨纶
100%聚酯纤维 91%锦纶
9%氨纶
5# 90%聚酯纤维
10%氨纶
74%聚酯纤维
26%氨纶
100%聚酯纤维 80%锦纶
20%氨纶
6# 66%聚酯纤维
34%氨纶
74%聚酯纤维
26%氨纶
75%锦纶
25%氨纶
87%锦纶
13%氨纶

表3

文胸款式结构参数信息表"

文胸
编号
强度 W1/
cm
G/
cm
E1/
(N·mm-2)
T/
cm
D/
cm
Pr/
%
Er/
%
W3/
cm
H4/
cm
H6/
cm
H7/
cm
1# 3.0 66 0.408 0.554 1.9 27.87 72.13 4.0 9 23.0 13.0
2# 8.0 62 0.298 0.555 2.8 24.88 75.12 1.0 9 19.5 11.0
3# 3.8 67 0.364 0.702 3.7 18.25 81.57 2.5 6 22.0 11.0
4# 3.5 68 0.504 0.554 3.8 16.27 83.73 2.0 5 21.0 8.5
5# 3.7 67 0.327 0.682 3.7 22.83 77.17 2.5 7 20.5 13.0
6# 4.0 68 0.527 0.722 3.0 19.19 80.81 3.5 5 18.5 11.5

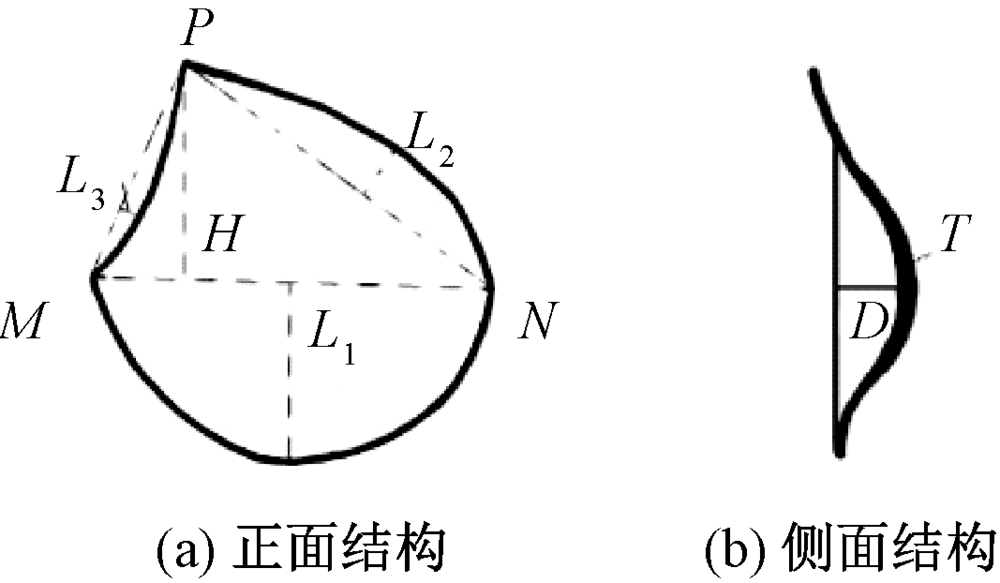

图3

罩杯结构分解示意图"

表4

罩杯尺寸结构参数信息表"

文胸
编号

MN/
cm
L1/
cm
NP/
cm
L2/
cm
PM/
cm
L3/
cm
H/
cm
1# 12.5 1.5 12.0 2.0 12.7 2.2 10.2
2# 12.7 3.0 14.5 2.7 9.2 -1.5 9.0
3# 14.5 6.0 14.0 2.0 8.5 0.5 8.0
4# 15.5 8.5 12.5 0.5 9.5 1.0 7.5
5# 14.5 5.5 14.0 2.0 8.5 0.5 7.8
6# 16.5 4.0 16.5 3.0 8.5 0.5 8.2

表5

受试者基本尺寸信息"

受试者
编号
身高 B1 U1 胸围差 D1 D2 P1
M1 163 88.0 74.5 13.5 18.5 3.2 19.0
M2 166 87.0 75.0 12.0 19.8 2.6 19.5
M3 164 87.5 75.5 12.0 19.3 2.1 20.0
M4 164 85.5 73.0 12.5 17.7 2.4 19.0
M5 165 86.0 73.0 13.0 17.2 3.6 17.9
M6 164 85.0 73.0 11.5 17.5 2.9 20.0
M7 165 84.5 73.0 11.5 17.1 3.0 19.0

表6

马丁测量仪尺寸测量表"

测试项目 代号 定义 工具
胸围 B1 经过胸点水平围量一周的长度 卷尺
下胸围 U1 经过乳房下缘水平围量一周的长度 卷尺
乳点距离 P1 左右乳点之间的直线距离 杆状计
胸厚 D1 胸围线上前后最突出部位间平行于矢状面的水平直线距离 角度计
乳房深度 D2 前中心线与胸围线的交点到两乳点连线的垂直距离 深度计

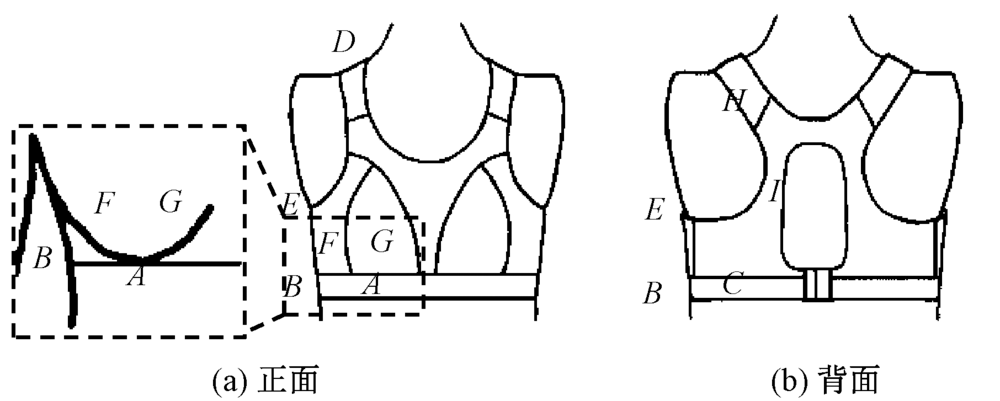

图4

压力测试点图示说明"

表7

压力测试点位置说明"

标记点 具体
说明
文胸
结构
人体
部位
A 乳点垂直向下与下围织带的交点
B 下围织带右侧点 下围织带
C 后背肩胛骨垂直向下与织带的交点
D 肩带与肩膀接触的顶点 肩带
E 夹弯右测点 夹弯
F
G
位于右乳房的下乳根围外侧
位于右乳房的下乳根围内侧
罩杯
H
I
后背肩带顶点向下5 cm
后背夹弯弧线中间一点
背部结构

表8

主观压力舒适度等级评分表"

非常

舒适





















1 2 3 4 5 6 7 8 9 10

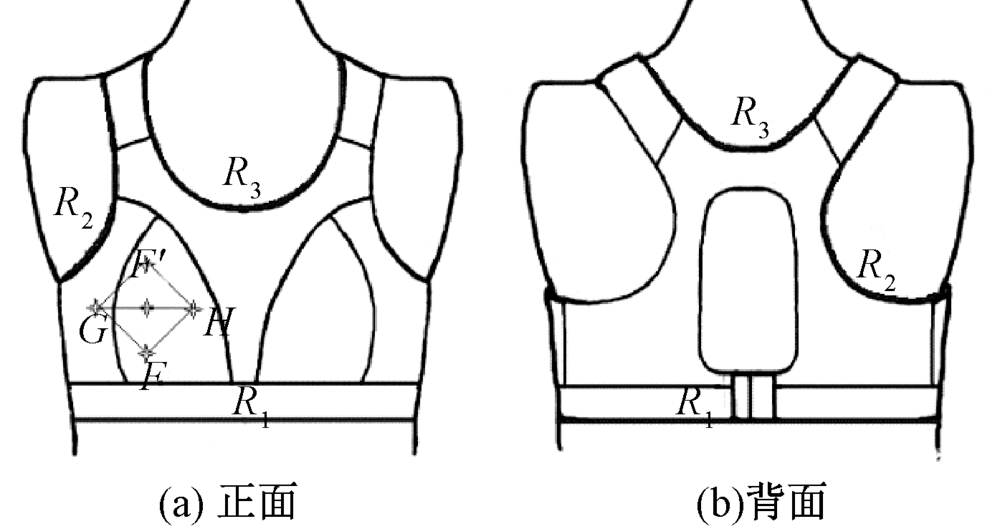

图5

位移标记图"

表9

位移标记区位置说明"

标记区 具体说明 结构要素
R1 在运动文胸静态穿着舒适合体情况下,沿下围织带下边缘在人体围度上画一圈标记线作为基础测试线,观察运动后,标记线与织带下边缘的位置偏移情况 下围织带
R2 沿肩带和夹弯的外边缘画一圈基础线,根据运动后的位移情况观察肩带和夹弯的稳定性 肩带和夹弯
R3 沿前后领口弧线画一圈标记线,观察运动后前心片和后背设计的稳定性 前心片和后背结构
四边形
GFHF'
BP点为中心,分别在上下左右选取距离BP点5 cm的4 个参考点:G,F,H,F'。通过观察△GHF和△GHF'的变化来测定罩杯的稳定性 罩杯

表10

主观运动稳定性等级评分表"

非常
不稳定
极不
稳定
很不
稳定
较不
稳定









非常
稳定
1 2 3 4 5 6 7 8 9 10

表11

文胸穿着前后胸部尺寸变化"

文胸
编号
强度 胸围/
cm
下胸围/
cm
乳点距离/
cm
乳房深度/
cm
1# 4.3 3.2 2.4 0.9
2# 2.4 2.9 1.8 0.4
3# 3.0 0.6 3.0 0.5
4# 2.7 0.9 3.3 0.4
5# 2.6 1.5 1.8 1.1
6# 2.7 0.9 2.9 0.9

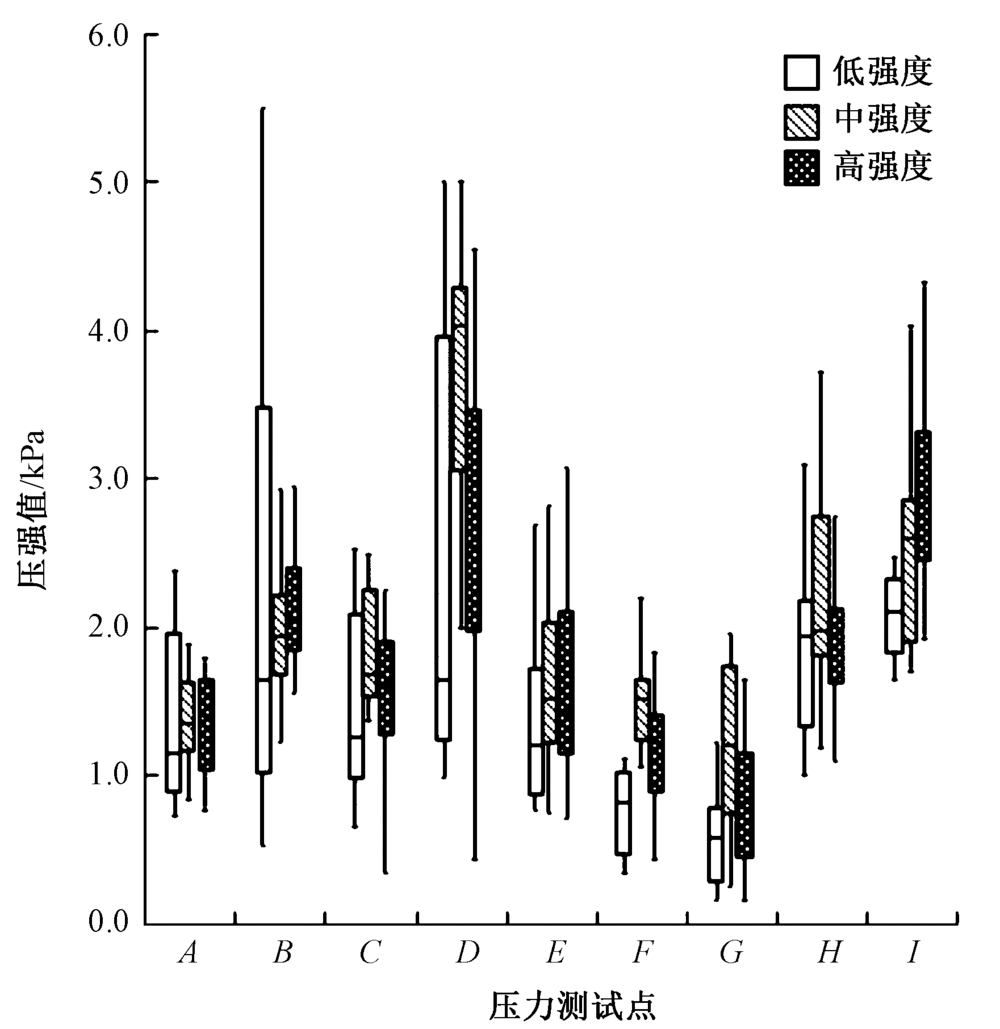

图6

压强值分布箱型图"

表12

Scheffe 多重比较"

测试点 文胸编号
J
文胸编号
K
压力均值
差/kPa
显著性
2# 2.300 0.000
B 1# 3# 1.283 0.032
4# 1.741 0.001
5# 1.377 0.017
2# -2.486 0.001
1# 3# -2.676 0.000
4# -2.244 0.004
D 5# -2.159 0.007
2# -1.944 0.013
6# 3 -2.134 0.005
4# -1.703 0.041
F 1# 3# -0.676 0.047
4# -0.980 0.001

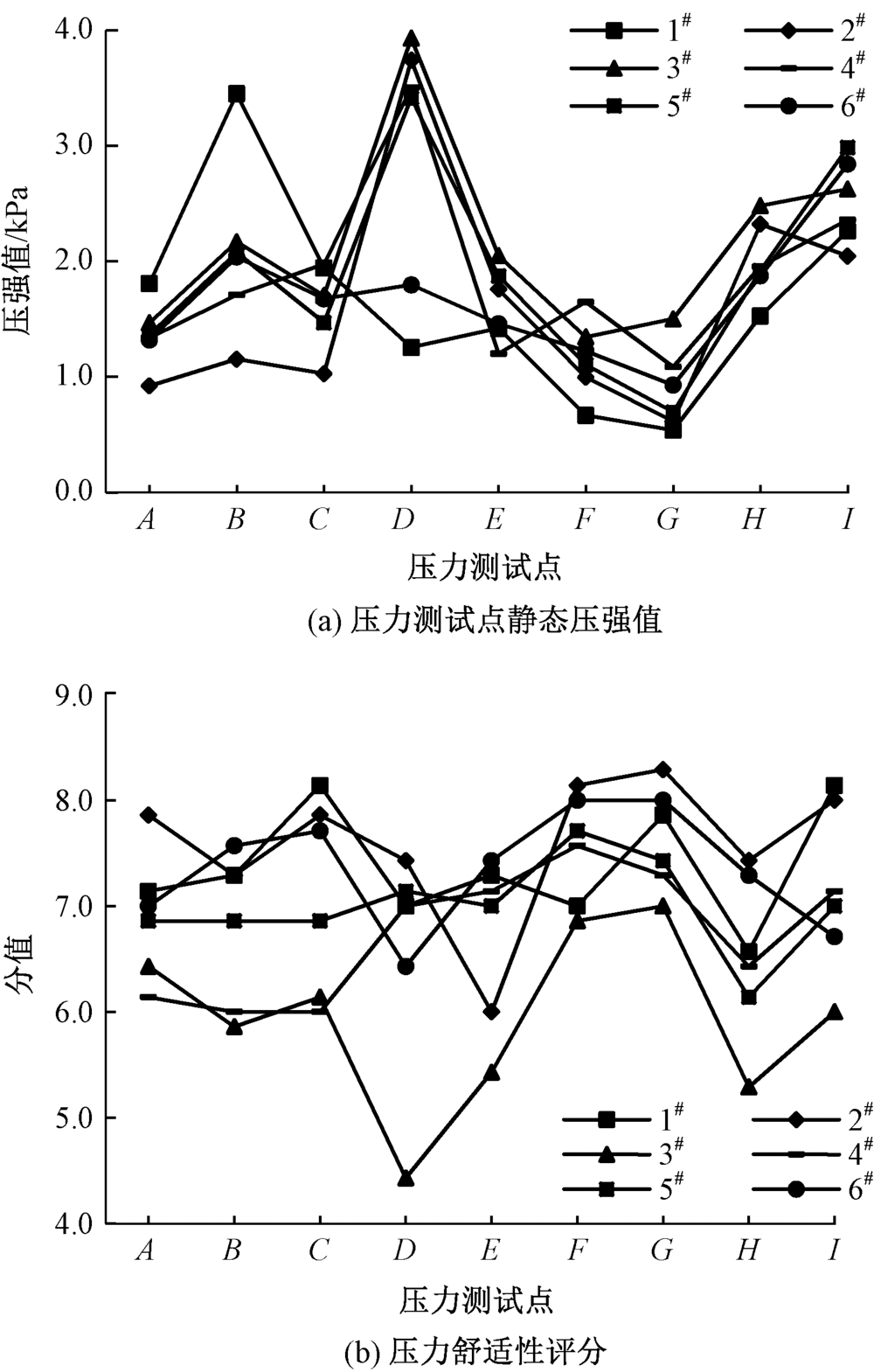

图7

压力测试点主客观数据分析折线图"
