纺织学报 ›› 2022, Vol. 43 ›› Issue (12): 48-53.doi: 10.13475/j.fzxb.20211006806

• 纺织工程 • 上一篇    下一篇

并条混合仿真与控制系统设计

李豪1, 曹巧丽1, 李佳蔚1, 韩振宁1, 郁崇文1,2()

  1. 1.东华大学 纺织学院, 上海 201620
    2.东华大学 纺织面料技术教育部重点实验室, 上海 201620
  • 收稿日期:2021-10-26 修回日期:2022-06-10 出版日期:2022-12-15 发布日期:2023-01-06
  • 通讯作者: 郁崇文
  • 作者简介:李豪(1999—),男,博士生。主要研究方向为数字化纺织。
  • 基金资助:
    国家自然科学基金项目(51773034);国家自然科学基金项目(52173032);上海市现代纺织前沿科学研究基地项目(CARS-16)

Design of simulation and control system for sliver blending

LI Hao1, CAO Qiaoli1, LI Jiawei1, HAN Zhenning1, YU Chongwen1,2()

  1. 1. College of Textiles, Donghua University, Shanghai 201620, China
    2. Key Laboratory of Textile Science & Technology, Ministry of Education, Donghua University, Shanghai 201620, China
  • Received:2021-10-26 Revised:2022-06-10 Published:2022-12-15 Online:2023-01-06
  • Contact: YU Chongwen

RichHTML

17

PDF (PC)

112

摘要：

为得到多组分纤维经过并条混合后在混纺纱条内的分布情况,以预测混合纱条的混合不匀率、条干不匀率等质量指标,通过并条混合制备混纺纱条,采用MatLab软件模拟多组分纤维在并条混合过程中的运动状态,并设计可视化操作平台构建并条混合仿真与控制系统。将系统仿真结果与实验结果进行对比。结果表明:随着并条混合工艺参数的变化,二者趋势具有很好的一致性,且模拟过程快速,直观可视。该系统可用于对混纺纱条形态和质量的预测与调控,为实际生产中的工艺参数优化提供参考。

关键词: 并条混合, 纤维分布, 纱条混合不匀率, 纱条条干不匀率, 仿真

Abstract:

In order to obtain the distribution data of multi-component fibers in the blended yarn after the blending process, and to predict the quality indexes such as the blending irregularity and the unevenness of the sliver, MatLab software was used to simulate the motion state of the multi-component fibers in the process of sliver blending, and a visual operation platform was designed to build a simulation and control system. The simulation results were compared to the experimental results, revealing good agreements with different process parameters for blending. The simulation process is fast and visual. This system accurately predicts and control the shape and quality of blended yarns, and the work provides reference for the optimization of process parameters for practical production.

Key words: sliver blending, fiber distribution, blending irregularity, evenness of yarn, simulation

中图分类号:

  • TS104.5

图1

模拟流程图"

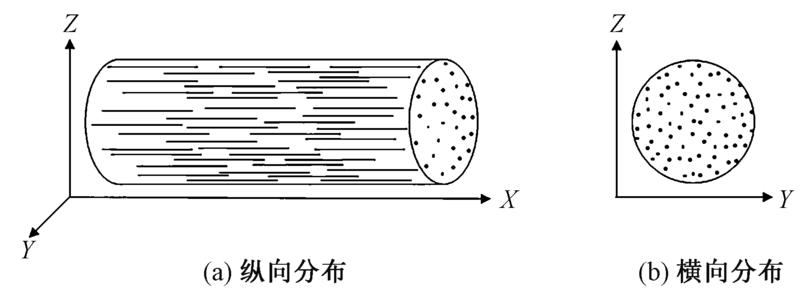

图2

纱条中纤维分布示意图"

图3

仿真系统输入输出界面设计"

图4

不同角度三维纱条纵向形态模拟图像"

表1

不同混纺比例下混合不匀率的模拟与实测值对比"

白色与黑色纤维混纺比 头道并条 二道并条 三道并条
模拟值 实测值 误差 模拟值 实测值 误差 模拟值 实测值 误差
16.7:83.3 146.62 175.68 16.54 115.46 87.48 31.98 56.26 57.02 1.33
33.3:66.7 107.02 100.56 6.42 58.89 48.50 21.42 31.17 47.16 33.91
50.0:50.0 70.77 65.39 8.23 44.17 37.71 17.13 22.28 35.43 37.12

图5

不同混纺比例下的并条混合仿真结果与实验图像对比"

表2

不同头道并条纱条排列方式下的混合不匀率模拟值与实测值对比"

纱条排列方式 头道并条 二道并条 三道并条
模拟值 实测值 误差 模拟值 实测值 误差 模拟值 实测值 误差
WBWBWBWB 67.01 69.14 3.08 52.37 50.57 3.56 41.34 40.89 1.10
WWBBWWBB 78.57 76.43 2.80 57.48 54.35 5.76 43.18 43.88 1.60
WWWWBBBB 92.94 83.29 11.59 60.13 61.87 2.81 45.6 46.99 2.96
[1] 郁崇文. 纺纱学[M].2版. 北京: 中国纺织出版社, 2014: 112-115.
YU Chongwen. Spinning science[M]. 2nd ed. Beijing: China Textile & Apparel Press, 2014: 112-115.
[2] JIANG Z, KUANG X Q, YANG J P, et al. Simulation on fiber random arrangement in the yarn: part II: joint effect of fiber length and fineness distribution[J]. Journal of The Textile Institute, 2017, 108(3):347-352.
doi: 10.1080/00405000.2016.1166821
[3] SUN N, YU C W. Simulation on roller drafting based on hook fiber arrangement in the sliver[J]. Fibers and Polymers, 2021. DOI: 10.1007/s12221-021-0496-x.
doi: 10.1007/s12221-021-0496-x
[4] SUN Na, YU Chongwen, YANG Jianping. Modeling fiber arrangement and distribution during the roller drafting process[J]. Textile Research Journal, 2019, 89(19/20):4295-4305.
doi: 10.1177/0040517519829926
[5] 贺雅勤, 毕雪蓉, 钱希茜, 等. 牵伸对纱条条干不匀影响的模拟研究[J]. 纺织学报, 2021, 42(6):85-90.
HE Yaqin, BI Xuerong, QIAN Xixi, et al. Simulation study on effect of drafting on sliver unevenness[J]. Journal of Textile Research, 2021, 42(6): 85-90.
[6] COX D R. Some statistical aspects of mixing and blending[J]. Journal of The Textile Institute, 1954, 45(2):113-122.
[7] 严灏景, 李再清. 混纺纱条混和不匀公式的探讨[J]. 纺织学报, 1980, 4 (1):1-6,78.
YAN Haojing, LI Zaiqing. Discussion on formula of unevenness of blended yarn sliver[J]. Journal of Textile Research, 1980, 4(1):1-6,78.
[8] JIANG Zhan, HU Yuanbo, KUANG Xueqin, et al. Simulation on fiber random arrangement in the yarn[J]. Journal of The Textile Institute, 2014, 105(12):209-213.
doi: 10.1080/00405000.2013.834575
[9] 林倩. 纤维几何特征对成纱条干不匀的影响分析[D]. 上海: 东华大学, 2011: 81-83.
LIN Qian. Effect of fiber geometrical characteristics on yarn unevenness[D]. Shanghai: Donghua University, 2011: 81-83.
[10] SUN Na, JIANG Zhan, YU Chongwen. Modeling roller drafting based on fiber arrangement in the sliver[J]. The Journal of The Textile Institute, 2018, 109(11). 1477-1481.
doi: 10.1080/00405000.2018.1427909
[11] QIAN X, SHEN Y, CAO Q, et al. Simulation of carding condensing process[J]. Textile Research Journal, 2022, 92(15/16):2935-2944.
doi: 10.1177/0040517520988125
[12] CAO Qiaoli, QIAN Lili, LI Hao, et al. Simulation of sliver blending and evaluation of blending irregularity[J]. Textile Research Journal, 2022. DOI:10.1177/00405175211028803.
doi: 10.1177/00405175211028803
