纺织学报 ›› 2020, Vol. 41 ›› Issue (01): 21-25.doi: 10.13475/j.fzxb.20181200106

• 纤维材料 • 上一篇    下一篇

用竹浆粕/离子液体复配体系纺制的再生纤维及其性能

欧阳鹏飞, 张玉芳(), 贾春紫, 张嘉煜

  1. 北京服装学院 材料设计与工程学院, 北京 100029
  • 收稿日期:2018-12-03 修回日期:2019-09-29 出版日期:2020-01-15 发布日期:2020-01-14
  • 通讯作者: 张玉芳
  • 作者简介:欧阳鹏飞(1994—),男,硕士生。主要研究方向为再生纤维制备。
  • 基金资助:
    北京市自然科学基金项目暨北京市教委科技计划重点项目(KZ201510012013)

Properties of regenerated fibers from bamboo pulp/ionic liquid combined system

OUYANG Pengfei, ZHANG Yufang(), JIA Chunzi, ZHANG Jiayu

  1. School of Materials Design & Engineering, Beijing Institute of Fashion Technology, Beijing 100029, China
  • Received:2018-12-03 Revised:2019-09-29 Online:2020-01-15 Published:2020-01-14
  • Contact: ZHANG Yufang

摘要:

为探究离子液体法制备再生纤维性能的影响因素,选用有机溶剂二甲基亚砜(DMSO)分别与离子液体1-烯丙基-3-甲基咪唑醋酸盐([AMIM]Ac)和1-丁基-3-甲基咪唑醋酸盐([BMIM]Ac)构成复配体系作为溶剂溶解竹纤维素浆泊,用湿法纺丝制备再生纤维素纤维,并借助扫描电子显微镜、热性能分析、X射线衍射等手段对再生纤维进行形貌、结构分析和力学性能测试。结果表明:当DMSO含量提高、纺丝原液中离子液体含量降低,再生纤维丝表面的光洁程度和热稳定性先提高后下降,力学性能下降;当竹纤维素含量提高,再生纤维丝的表面更光滑,结晶度、热稳定性、断裂强度提高,纤维直径均变粗;离子液体[AMIM]Ac制得的再生纤维性能较优。

关键词: 离子液体, 竹浆粕, 湿法纺丝, 再生纤维

Abstract:

In order to explore the influencing factors of regenerated fiber properties by ionic liquid method, the bamboo cellulose pulp was dissolved in an ionic liquid mixture of 1-allyl-3-methylimidazolium chloride ([AMIM]Ac), 1-butyl-3-methylimidazolium chloride ([BMIM]Ac)and the organic solvent of dimethyl sulfoxide (DMSO). The regenerated fiber was produced by wet spinning. The regenerated fiber was analyzed using electron microscopy, thermogravimetric analysis, X-ray diffraction and was tested for mechanical properties. The results show that when the DMSO content increases and the ionic liquid content in the spinning dope decreases, the smoothness of the surface and thermal stability of the regenerated fiber would first increase and then decrease, and the mechanical properties would decrease. As the content of bamboo cellulose pulp is increased, the surface of the regenerated fiber filament become smoother, and the crystallinity, thermal stability, breaking strength and fiber diameter are increased. The regenerated fiber made from ionic liquid [AMIM]Ac has proven to offer improved performance.

Key words: ionic liquids, bamboo pulp, wet spinning, regenerated fiber

中图分类号:

  • TQ340.6

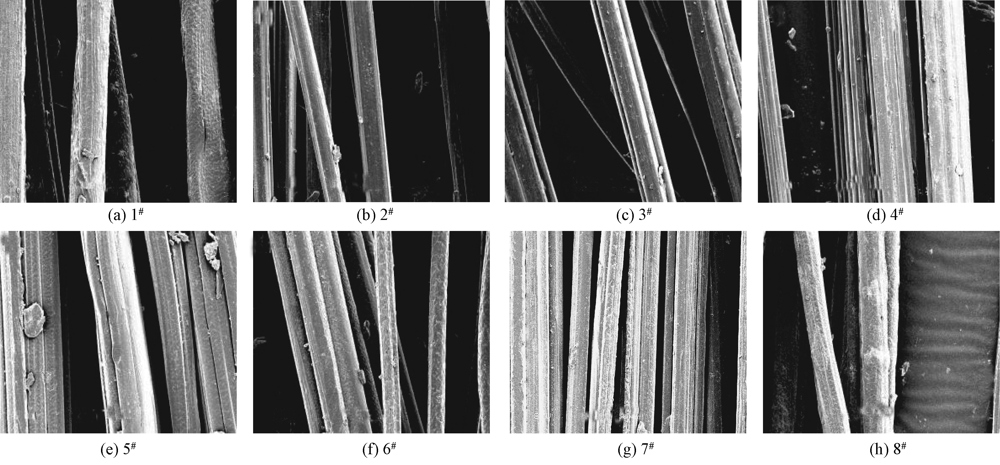

图1

不同离子液体种类及含量纺制再生纤维的扫描电镜照片(×400)"

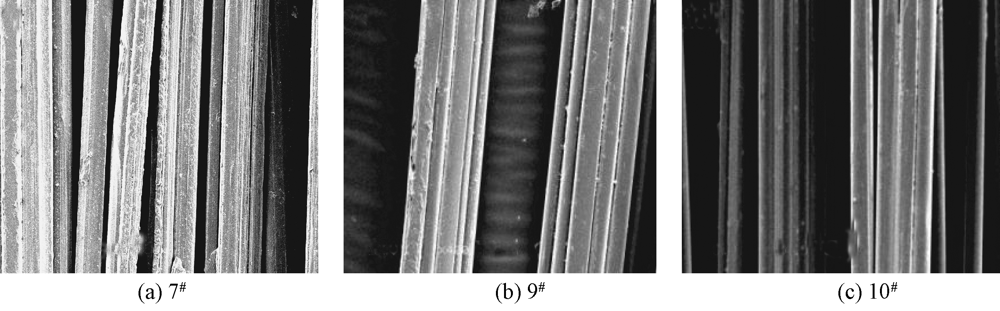

图2

不同竹纤维素含量纺制再生纤维的扫描电镜照片(×400)"

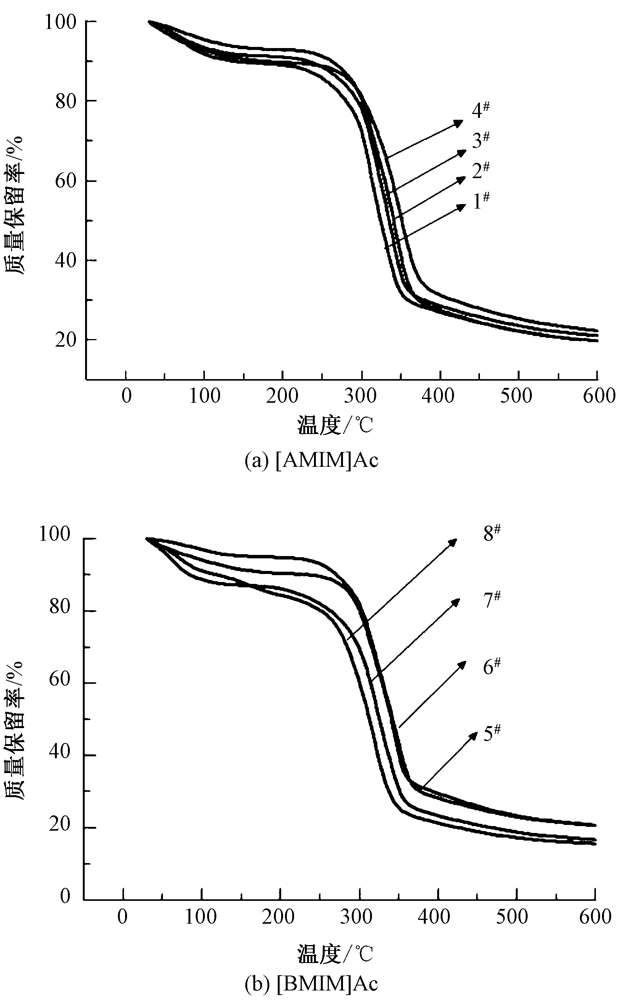

图3

离子液体纺制再生纤维热质量损失图"

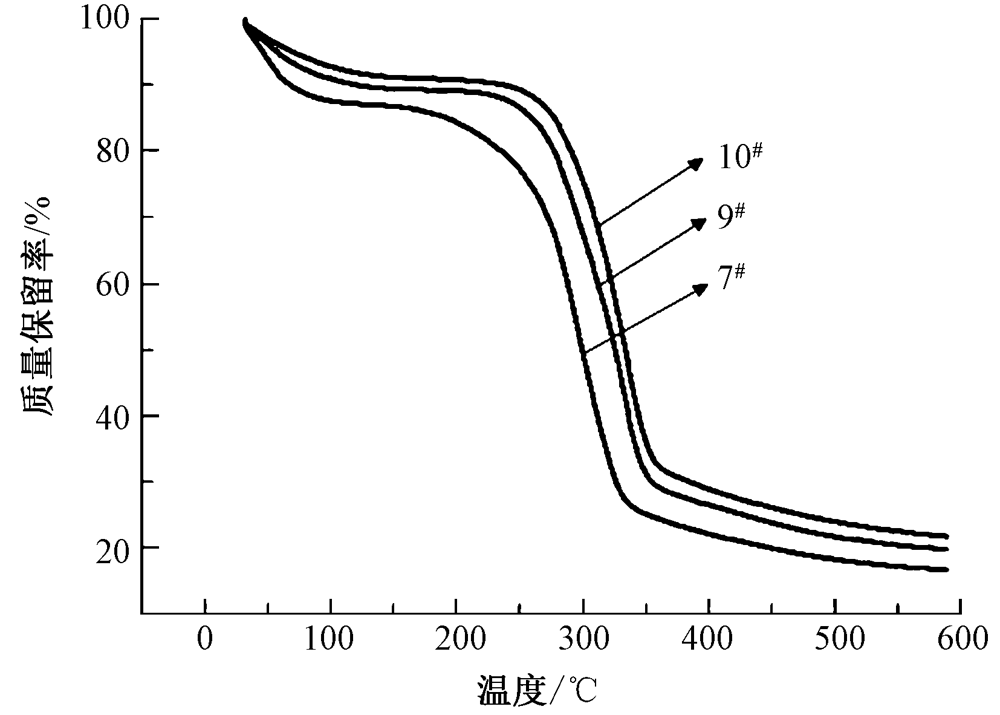

图4

竹纤维素含量纺制再生纤维的热质量损失图"

表1

离子液体[AMIM]Ac对再生纤维直径和拉伸断裂强度影响"

试样
编号
竹纤维素
质量/g
[AMIM]Ac
质量/g
DMSO
质量/g
直径/
μm
断裂强度/
(cN·dtex-1)
1# 5 65 30 102 1.08
2# 5 55 40 94 1.01
3# 5 45 50 85 0.93
4# 5 35 60 93 0.87

表2

离子液体[BMIM]Ac对再生纤维直径和拉伸断裂强度影响"

试样
编号
竹纤维素
质量/g
[BMIM]Ac
质量/g
DMSO
质量/g
直径/
μm
断裂强度/
(cN·dtex-1)
5# 5 65 30 94 1.01
6# 5 55 40 93 0.99
7# 5 45 50 86 0.93
8# 5 35 60 92 0.79

表3

竹纤维素含量对再生纤维直径和拉伸断裂强度影响"

试样
编号
竹纤维素
质量/g
[BMIM]Ac
质量/g
DMSO
质量/g
直径/
μm
断裂强度/
(cN·dtex-1)
7# 5 45 50 86 0.93
9# 7 43 50 90 1.12
10# 9 41 50 96 1.39

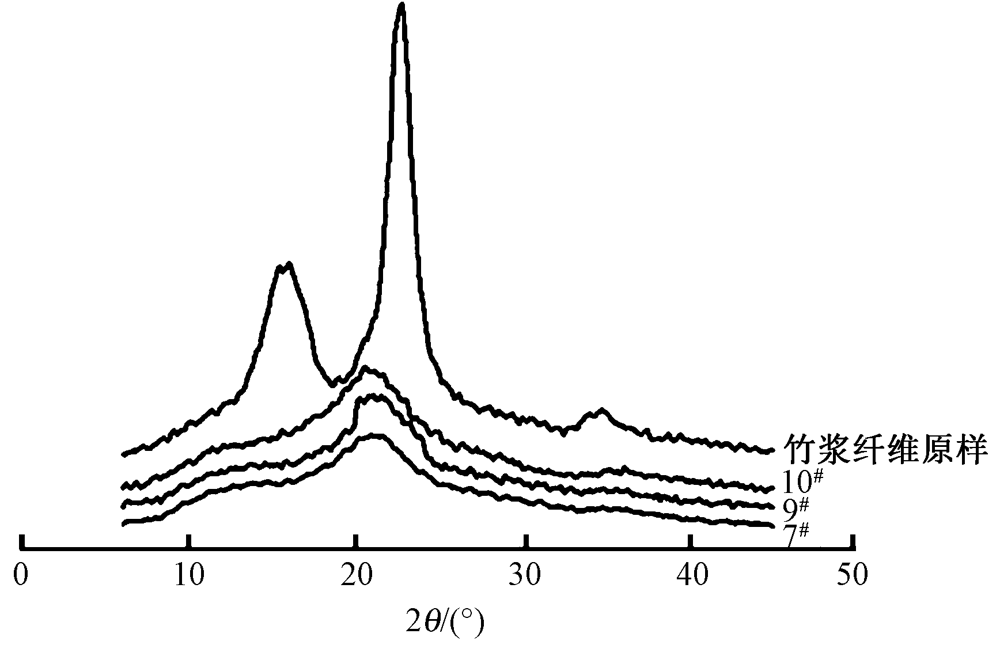

图5

再生纤维与原竹纤维素XRD图"

表4

再生纤维与原竹纤维素结晶度"

试样
编号
竹纤维素浆粕
质量/g
[BMIM]Ac
质量/g
DMSO
质量/g
结晶度/
%
竹浆纤维原样 5 78.1
7# 5 45 50 25.3
9# 7 43 50 27.8
10# 9 41 50 29.5
[1] ROSS J, XIAO J. Friedel-crafts acylation reactions using metal triflates in ionic liquid[J]. Green Chemistry, 2002,4(2):129-133
doi: 10.1039/b109847k
[2] LAUS G, BENTIVOGLIO G. Ionic liquids: current developments,potential and drawbacks for industrial applications[J]. Lenzinger Bericht, 2005,84:71-85.
[3] 李晓俊, 朱庆松, 孙玉山. 两种离子液体溶剂干湿纺纤维素纤维的力学性能及孔结构研究[J]. 纺织学报, 2015,36(2):1-6.
LI Xiaojun, ZHU Qingsong, SUN Yushan. Study of mechanical properties and pore structure of cellulose fibers regenerated from two ionic liquids by dry-wet spinning[J]. Journal of Textile Research, 2015,36(2):1-6.
[4] 张慧慧, 蔡涛, 周振兴, 等. 浆粕性质对纤维素/[Bmim]Cl纺丝原液性能的影响[J]. 合成纤维工业, 2011,34(5):8-10.
ZHANG Huihui, CAI Tao, ZHOU Zhenxing, et al. Effect of pulp characteristics on properties of cellulose/[Bmim]Cl spinning dope[J]. China Synthetic Fiber Industry, 2011,34(5):8-10
[5] 张慧慧, 蔡涛, 郭清华, 等. 以离子液体为溶剂的纤维素纤维的结构与性能[J]. 合成纤维, 2007,36(11):11-15.
ZHANG Huihui, CAI Tao, GUO Qinghua, et al. Structure and properties of cellulose fiber from ionic liquid[J]. Synthetic Fiber in China, 2007,36(11):11-15.
[6] 肖燕翔, 彭树华, 何建平, 等. 无机盐/离子液体对再生纤维素结构与性能的影响[J]. 高分子材料科学与工程, 2017,33(9):39-44.
XIAO Yanxiang, PENG Shuhua, HE Jianping, et al. Effects of inorganic salts/ionic liquids on the structure and properties of regenerated cellulose[J]. Polymer Materials Science And Engineering, 2017,33(9):39-44.
[7] 刘洋, 王兆梅, 肖凯军. 两种离子液体中制备再生棉浆纤维素膜及其性能研究[J]. 食品工业科技, 2013,34(4):118-121.
LIU Yang, WANG Zhaomei, XIAO Kaijun. Dissolution and regeneration membrane of cellulose in ionic liquid[J]. Science and Technology of Food Industry, 2013,34(4):118-121.
[8] BRAVEMAN L P, ROMANOV V V, LUNINA O B, et al. Rheological properties of concentrated cellulose solutions in N-methylmorpholine-N-oxide[J]. Khim. Volokna, 1990,6:32-34.
[9] 徐鹤. 纤维素在磷酸/多聚磷酸中的溶解及纺丝工艺[D]. 上海:东华大学, 2009: 36-37.
XU He. Dissolution and spinning process of cellulose-phosphoric acid/ poly phosphoric acid[D]. Shanghai: Donghua University, 2009: 36-37.
[10] 刘瑞刚, 胡学超, 章潭莉. 棉纤维素在NMMO中溶解前后结晶结构的变化[J]. 东华大学学报(自然科学版), 1998(4):7-10.
LIU Ruigang, HU Xuechao, ZHANG Tanli. Transformation of crystalline structure of linter pulp during dissolving in NMMO·H2O [J]. Journal of Donghua Uuiversity(Natural Science Edition), 1998(4):7-10.
[11] ZHANG H, WU J, JUN Zhang A, et al. 1-Allyl-3-methylimidazolium chloride room temperature ionic liquid: a new and powerful nonderivatizing solvent for cellulose[J]. Macromolecules, 2005,38(20):8272-8277.
doi: 10.1021/ma0505676
[12] 肖燕翔, 肖亚飞, 徐开俊, 等. 再生纤维素结晶度影响因素的研究进展[J]. 化学研究与应用, 2016,28(7):913-918.
XIAO Yanxiang, XIAO Yafei, XU Kaijun, et al. Study on influence factors of regenerated cellulose crystal-linity[J]. Chemical Research and Application, 2016,28(7):913-918.
[1] 袁久刚, 季吉, 薛琪, 姜哲, 范雪荣, 高卫东. 羊毛角蛋白在巯基乙酸胆碱中的溶解再生[J]. 纺织学报, 2021, 42(01): 35-39.
[2] 马跃, 郭静, 殷聚辉, 赵秒, 宫玉梅. 纤维素/氧化纤维素/南极磷虾蛋白复合抗菌纤维的制备与表征[J]. 纺织学报, 2020, 41(11): 34-40.
[3] 庞雅莉, 孟佳意, 李昕, 张群, 陈彦锟. 石墨烯纤维的湿法纺丝制备及其性能[J]. 纺织学报, 2020, 41(09): 1-7.
[4] 刘思佳, 喻倩, 王锐, 孔宪明. 再生纤维素纤维-纳米金柔性复合物的制备及其对尼尔兰的快速检测[J]. 纺织学报, 2020, 41(07): 23-28.
[5] 岳程飞, 丁长坤, 李璐, 程博闻. 碳化二亚胺/羟基丁二酰亚胺交联改性胶原蛋白纤维制备及其性能[J]. 纺织学报, 2020, 41(03): 1-7.
[6] 宋乐, 沈兰萍, 黄显雯, 衡芳芳, 马洪波, 欧阳琴, 陈鹏, 王瑄. 木质素/聚丙烯腈复合纤维的制备及其性能[J]. 纺织学报, 2020, 41(02): 7-12.
[7] 李阵群, 许多, 魏春艳, 钱永芳, 吕丽华. 棉秆皮纤维素/氧化石墨烯纤维的制备及其力学性能和吸附性能[J]. 纺织学报, 2020, 41(01): 15-20.
[8] 吴娇, 于湖生, 万兴云, 田平, 李慧敏, 侯晓欣. 抗菌防螨防霉功能改性粘胶纤维的制备及其性能[J]. 纺织学报, 2019, 40(07): 19-23.
[9] 王宗乾 杨海伟 汤立洋 李长龙. 丝素蛋白/聚乙烯醇复合膜的制备及其表征[J]. 纺织学报, 2018, 39(11): 14-19.
[10] 李倩 丁长坤 张静 杜建华 程博闻. 胶原/高分子量壳聚糖复合纤维的制备及其性能[J]. 纺织学报, 2018, 39(05): 8-13.
[11] 张梅 贾紫璇 孙小娟 李宏伟. 石墨烯纤维的湿法纺制及其性能[J]. 纺织学报, 2018, 39(01): 1-5.
[12] 曹机良 孟春丽 曹毅 闫凯 吴宁杰 王潮霞. 烷基咪唑类双子型离子液体对涤纶织物的碱减量处理[J]. 纺织学报, 2018, 39(01): 79-83.
[13] 吴焕岭. 载药再生细菌纤维素纤维的制备及其表征[J]. 纺织学报, 2017, 38(05): 14-18.
[14] 李长龙 汤立洋 王宗乾 汪小翠. 不同体系下羽毛绒的溶解性能及光谱特性[J]. 纺织学报, 2017, 38(04): 27-31.
[15] 赵明宇 刘海辉 王学晨 张兴祥. 角蛋白/多壁碳纳米管复合纤维的制备[J]. 纺织学报, 2017, 38(02): 21-25.
Viewed
Full text


Abstract

Cited

  Shared
  Discussed
No Suggested Reading articles found!
