纺织学报 ›› 2021, Vol. 42 ›› Issue (11): 46-50.doi: 10.13475/j.fzxb.20201203105

• 纺织工程 • 上一篇    下一篇

模拟织造状态下的浆纱耐磨性能测试方法

郭敏, 高卫东(), 朱博, 刘建立, 郭明瑞

  1. 生态纺织教育部重点实验室(江南大学), 江苏 无锡 214122
  • 收稿日期:2020-12-11 修回日期:2021-03-01 出版日期:2021-11-15 发布日期:2021-11-29
  • 通讯作者: 高卫东
  • 作者简介:郭敏(1980—),女,博士生。主要研究方向为浆纱质量评价与预测。
  • 基金资助:
    江苏省自然科学基金青年项目(BK20200608);江苏省研究生科研与实践创新计划项目(KYCX18_1831)

Test method for abrasion resistance of sized yarn under simulated weaving conditions

GUO Min, GAO Weidong(), ZHU Bo, LIU Jianli, GUO Mingrui

  1. Key Laboratory of Eco-Textiles(Jiangnan University), Ministry of Education, Wuxi, Jiangsu 214122, China
  • Received:2020-12-11 Revised:2021-03-01 Published:2021-11-15 Online:2021-11-29
  • Contact: GAO Weidong

摘要:

针对现有纱线耐磨测试仪因测试工况较织造状态存在较大差异,难以满足浆纱耐磨性能测试的问题,为提高浆纱耐磨性能的测试水平,设计了一种模拟织造状态的浆纱耐磨测试仪器:JN-01浆纱耐磨测试仪。该仪器由送经机构、卷取机构、开口机构、打纬机构和纱线张力自适应调节机构组成,可以保持测试过程中纱线张力恒定和负载的稳定性。在实际测试纱线耐磨寿命的基础上,探讨了样本数对测试结果的影响,确定以5组共50根浆纱为实验样本。分别在JN-01浆纱耐磨测试仪和LFY-109A型电脑纱线耐磨仪上,通过3种线密度原纱和浆纱的耐磨寿命测试,验证了JN-01浆纱耐磨测试仪测试结果的稳定性。结果表明,该浆纱耐磨测试仪可以满足测试要求。

关键词: 织造, 浆纱, 耐磨性能, 纱线张力, 开口动程, 筘座摆角

Abstract:

The existing yarn abrasion resistance tester is unable to obtain accurate results due to the great difference between the testing condition and the weaving state. To improve the abrasion resistance test accuracy of the sized yarn, an new abrasion resistance tester(JN-01 Sizing Abrasion Tester) was designed and constructed, which closely simulate the weaving conditions.The tester involves the let-off mechanism, take-up mechanism, shedding mechanism, beating-up mechanism, and a yarn tension adaptive adjustment mechanism. It is able to maintain a constant yarn tension and load stability during the test. Based on the actual test of the yarn abrasion resistance, the influence of the number of samples on test results was discussed, and a total of 50 sized yarns in 5 groups were determined as test samples. Through testing the abrasion resistance of raw and sized yarns on JN-01 and LFY-109A Yarn Abrasion Tester for three levels of fineness, the stability of JN-01 Sizing Abrasion Tester was verified, which could meet the test requirements.

Key words: weaving, sized yarn, abrasion resistance, yarn tension, opening stroke, swinging angle of reed-base

中图分类号:

  • TS103.12

图1

JN-01浆纱耐磨测试仪 1、18—砝码导槽;2、6、16—有槽导辊;3—被测纱线;4—送经压辊;5—送经辊;7—张力杆;8、11—光导杆;9—停经片; 10—停经杆;12—限位杆;13—滚花钢辊;14—磨料筘杆;15—光筘杆;17—卷取辊;19—卷取压辊。"

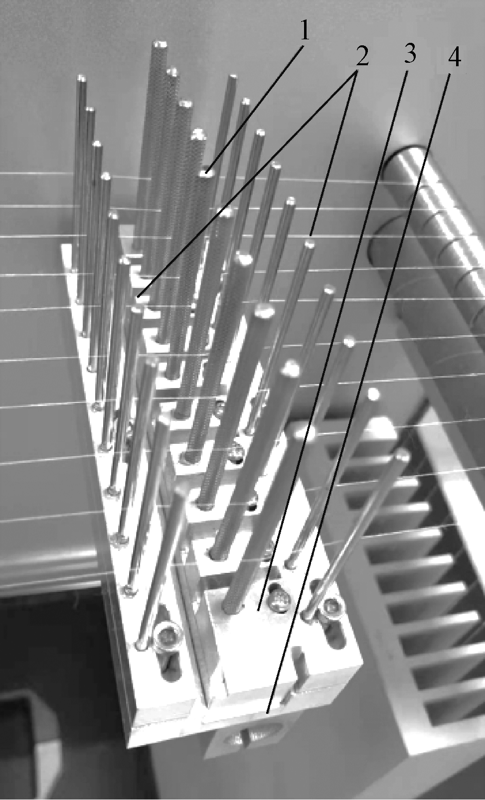

图2

对纱线施加摩擦的磨料筘杆及其筘座 1—磨料筘杆;2—光滑导杆;3—磨料筘杆底座;4—筘座。"

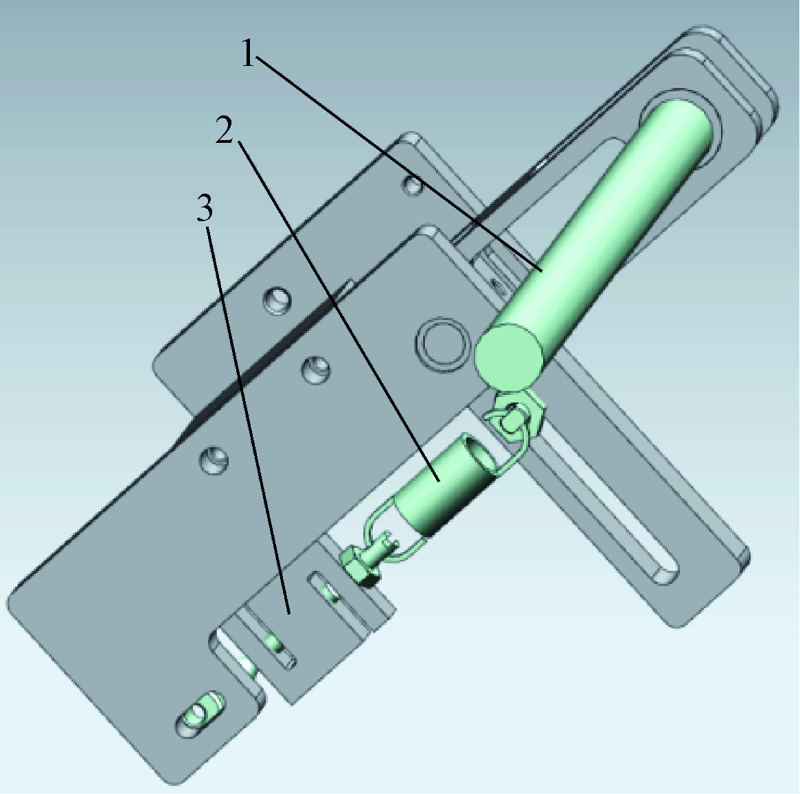

图3

张力感应与检测机构 1—张力杆;2—拉簧;3—张力传感器。"

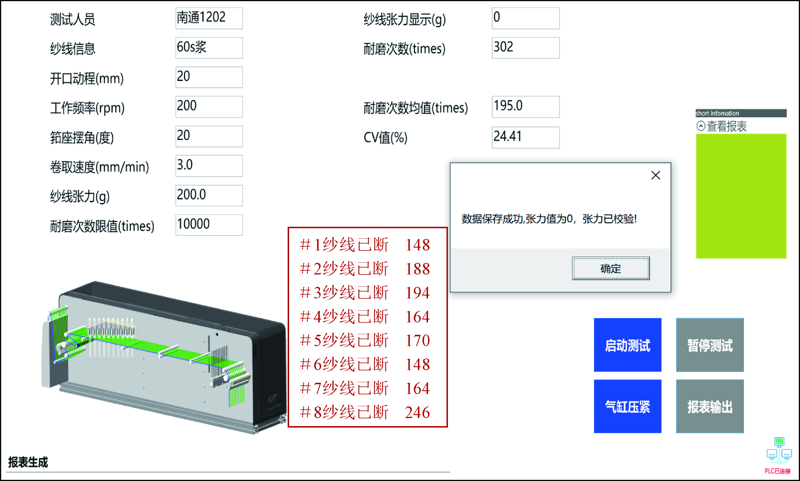

图4

人机交互界面"

表1

不同样本容量的浆纱耐磨测试结果"

测试浆纱根数 耐磨寿命均值/次 耐磨寿命CV值/%
30 210.67 20.94
40 205.95 25.62
50 206.56 24.56
60 203.40 26.37
70 207.29 27.43
80 205.38 28.25
90 204.73 27.29
100 206.26 26.67

表2

纱线耐磨寿命测试结果"

仪器
型号
线密
度/tex
原纱 浆纱 耐磨提
高率/%
耐磨寿
命/次
CV值/
%
耐磨寿
命/次
CV值/
%
JN-01 14.5 163.8 28.92 199.6 25.31 21.86
9.7 193.7 31.52 352.4 29.60 81.93
5.8 199.6 30.58 301.4 31.33 51.00
LFY-109A 14.5 49.2 29.02 115.5 34.74 134.76
9.7 64.2 34.34 212.3 45.72 230.69
5.8 72.6 32.61 199.4 47.18 174.66
[1] SOLTANI P, JOHARI M S. A study on siro-, solo-, compact-, and conventional ring-spun yarns: part I: structural and migratory properties of the yarns[J]. Journal of The Textile Institute, 2012, 103(6):622-628.
doi: 10.1080/00405000.2011.595567
[2] 李沛赢, 郭明瑞, 高卫东. 应用给湿装置改善环锭纺成纱毛羽[J]. 纺织学报, 2018, 39(5):108-112.
LI Peiying, GUO Mingrui, GAO Weidong. Reducing yarn hairiness by wetting in ring spinning[J]. Journal of Textile Research, 2018, 39(5):108-112.
[3] GÖKTEPEF, YILMAZ D, GÖKTEPEÖ. A comparison of compact yarn properties produced on different systems[J]. Textile Research Journal, 2006, 76(3):226-234.
doi: 10.1177/0040517506061241
[4] ISHTIAQUE S M, RENGASAMY R S, DAS B R. Prediction of strength and weavability of blended spun yarns[J]. Fibers and Polymers, 2014, 15(8):1752-1757.
doi: 10.1007/s12221-014-1752-0
[5] 卢雨正, 张建祥, 刘建立, 等. 泡沫上浆与经纱预湿协同工艺的浆纱效果[J]. 纺织学报, 2014, 35(12):47-51.
LU Yuzheng, ZHANG Jianxiang, LIU Jianli, et al. Sizing effects of foam-sizing and warp pre-wetting combined process[J]. Journal of Textile Research, 2014, 35(12):47-51.
[6] 向忠, 刘杨, 钱淼, 等. 纤维及其制品摩擦性能测试方法的研究进展[J]. 纺织学报, 2018, 39(11):173-180.
XIANG Zhong, LIU Yang, QIAN Miao, et al. Research progress in test methods of friction properties of fiber and its products[J]. Journal of Textile Research, 2018, 39(11):173-180.
doi: 10.1177/004051756903900207
[7] OBAID A A, GILLESPIE J W J. Effects of abrasion on mechanical properties of Kevlar KM2-600 and S glass tows[J]. Textile Research Journal, 2018, 89(6):989-1002.
doi: 10.1177/0040517518760753
[8] GUDLIN S I, KOVACEVIC S, DIMITROVSKI K. Analysis of changes in mechanical and deformation properties of yarn by sizing[J]. Textile Research Journal, 2011, 81(5):545-555.
doi: 10.1177/0040517510383612
[9] XIE K F, XU Y F, SHEN H, et al. Study on the wearability and abrasion mechanism of braided harness cord[J]. Textile Research Journal, 2019, 89(14):2961-2969.
doi: 10.1177/0040517518805377
[10] 张召阳, 杨红英, 刘让同, 等. 不同纱线耐磨仪的实验对比分析[J]. 中原工学院学报, 2007, 18(3):5-8.
ZHANG Zhaoyang, YANG Hongying, LIU Rangtong, et al. Experimental comparative analysis of different yarn abraders[J]. Journal of Zhongyuan University of Technology, 2007, 18(3):5-8.
[11] 周香琴, 刘宜胜. 织机开口引起的经纱张力变化规律[J]. 纺织学报, 2014, 35(5):132-136.
ZHOU Xiangqin, LIU Yisheng. Warp tension change caused by shedding on loom[J]. Journal of Textile Research, 2014, 35(5):132-136.
[12] 朱苏康, 高卫东. 机织学[M].2版. 北京: 中国纺织出版社, 2015:184-189.
ZHU Sukang, GAO Weidong. Weaving [M]. 2nd ed. Beijing: China Textile & Apparel Press, 2015:184-189.
